手持式液压土壤取样钻机 GL-10

产品型号:GL-10

GL-10手持式液压柱状土壤采样钻机移动方面,操作简单,取样效率高。该设备可以再在一些特定的大型设备无法进入的场地,坚硬的土壤中钻取原状不加水土壤样品。GL10钻机带有坚硬切割头的冲击钻头,由小型液压动力驱动进入土壤。通过逐级方式将钻杆打入,在钻杆内将样品管取出并进行更换,不将钻杆提出的方式,将打钻程序尽可能简化和避免污染,样品受到的破坏减少到最小。该钻机的应用包括矿产勘查,土壤污染研究,谷物尺寸

立即咨询

GL-10手持式液压柱状土壤采样钻机移动方面,操作简单,取样效率高。该设备可以再在一些特定的大型设备无法进入的场地,坚硬的土壤中钻取原状不加水土壤样品。GL10钻机带有坚硬切割头的冲击钻头,由小型液压动力驱动进入土壤。通过逐级方式将钻杆打入,在钻杆内将样品管取出并进行更换,不将钻杆提出的方式,将打钻程序尽可能简化和避免污染,样品受到的破坏减少到最小。该钻机的应用包括矿产勘查,土壤污染研究,谷物尺寸分布,常规土壤分级,剖面描绘等。

GL-10手持式液压柱状土壤采样钻机可以采集土样的深度视地层的硬度和含水量而定,对于含水量较大的地层最深可达15米以上。该设备深层柱状采样器非常坚固,这要归功于所用的材料、工艺(特殊的焊接技术和淬火)和特殊设计,产生理想的钻入速度和方便的样品提取、清洁效果。

动力头重量:29 kg

采样深度:0-15m(视地层的硬度和含水量而定)

孔径:54mm、钻杆长度:1米

样品管直径:40mm(可增大口径)、取芯直径:38mm

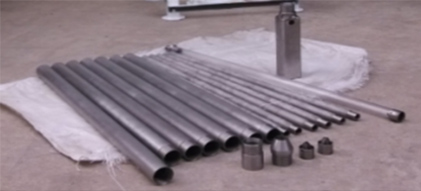

设备组成:小型液压动力单元和给进动力头(通用型适合各种土壤),带有PVC透明采样管的取芯器,一个机械式钻杆提取器,外管钻杆和内管连接杆等。

工作示意图

逐级将钻杆和取土器敲入土壤,这样就避免了污染并使钻头更易取出。可有效节省采样时间,防止样品污染。

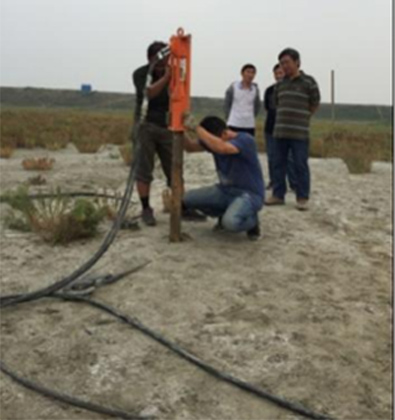

通过液压动力提供给进动力将钻杆和取样管冲击敲入土壤,待取样管取满,停止设备运行将取样管通过内管提起,完成取样工作,终孔后一次将外管提出。

冲击钻设备工作部件介绍

★ 动力装备

冲击给进动力头

小型液压泵站

动力头参数:

输出流量: 26-34 lpm

震动频率:1620次/分

动力头重量: 29 kg

长 度: 76 cm

宽 度: 25 cm

连接方式: 3/8 in. 平口快速接头。

液压动力站参数:

系统压力20mpa

系统流量40L/min

发动机21马力

泵站105*58*84cm

配备散热器,可长时间连续工作

配备7米液压油路管

★ 取芯器:

带采样管的取芯器

采样器,切割头和取芯钻夹具

配备有采样管的取芯器,透明的采样管可以在现场查看样品的情况,特殊的切割头装有可更换的取芯钻夹具,避免样品的损失和破坏。采样管的样品密封后可运回实验室分析。

局限性:

不能钻木头、坚硬树根、软岩、大石块或坚硬的混凝土。

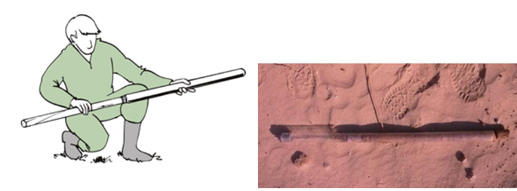

将透明采样管放入取芯器

应用领域:矿产勘查、土壤污染研究、谷物尺寸分布、常规土壤分级、剖面描绘、农业土壤调查、城市环境调查、土壤质量调查、古气候研究、地表基质调查、耕地调查
