气象监测系统

产品型号:

气象观测是开展天气预警预报、气候预测预估及各类气象服务、科学研究的基础,是推动气象科学发展的原动力,是提升公共气象服务能力和提高气象预报预测准确率的重要基础。

立即咨询

DYWS型气象监测系统是为了满足目前我国对气象探测业务的需求,专门设计、研制的多功能专业气象观测系统。DYWS型自动气象站采用模块化设计思路,整个系统硬件包括:数据采集卡、无线传输模块(4G/天通一号卫星模块/WIFI)、各类传感器、供电系统(太阳能/市电/太阳能+市电三种方式)、显示系统(室外LED显示屏幕)、结构件(立杆、横臂、地埋件等)以及避雷装置。DYWS型自动气象站能够实现对空气温度、相对湿度、风速、风向、降雨量、辐射类(总辐射、光合有效辐射、紫外线、日照时数)、颗粒物(PM2.5、PM10)、污染气体(SO2、NO2、O3、CO)、CO2、土壤类(土壤温度、土壤湿度、土壤PH值、土壤盐分)等参数的观测。ZWDYWS型自动气象站除了可以满足气象部门对气象要素的观测外,还可以广泛地应用农业、林业、环保、水质、水文、交通、地质灾害等领域。

1、系统组成

    整个系统由数据感知、数据采集、数据传输、数据处理、数据展示五个部分组成,如图所示:

(1)数据感知:包括温度、湿度、风速、风向、降雨量、辐射类、颗粒物、污染气体、CO2、土壤类等多种类型传感器;

(2)数据采集系统:包括数据采集器、供电系统、避雷装置、结构件;

(3)数据传输系统:数据可通过4G模块、天通一号卫星模块、北斗短报文模块、Lora模块等多种传输方式;

(4)数据存储与计算:包括网关、防火墙、数据存储服务器和数据运算服务;

(5)数据展示:现场通过全彩LED大屏显示数据、图片与视频,远程大数据平台可以对数据进行实时展示、曲线显示、报表分析;

2、系统特点

(1)模块化设计,系统配置灵活:系统采用模块化设计可任意组合,根据需要增减传感器种类和传感器数量,兼容多种传输方式,供电系统根据需求配置,多个采集器可级联使用;

(2)多种通讯模式,数据无死角传输:可采用4G模块、卫星模块、loar、有限等多种数据传输方式,确保数据稳定可靠传输;

(3)低功耗设计,多种供电方式:观测站采市电、太阳能/蓄电池以及市电+太阳能三种供电方式,保证系统在无电地区常年稳定工作;

(4)四种展示形式,数据实时查询:可在现场通过采集器自带的触摸屏查看数据,LED大屏幕展示数据,互联网大数据平台浏览数据,手机APP随时随地下载数据;

(5)工业化设计,系统稳定可靠:采用了防雷、抗电磁干扰电路设计,安装避雷装置确保系统安全稳定运行;

3、大数据平台

大数据平台操作简洁,容易上手。支持监测数据的查看,处理,分析,评价,管理等需求。为每个客户分配权限,安全可靠;

地理信息系统

将监测站采集的气象、水质、水文、环保、路面状态等数据汇入系统。对数据的分类存储、显示、管理。实现地理信息、数据、基本信息和进行关联,地理信息界面见图:

数据查询与分析

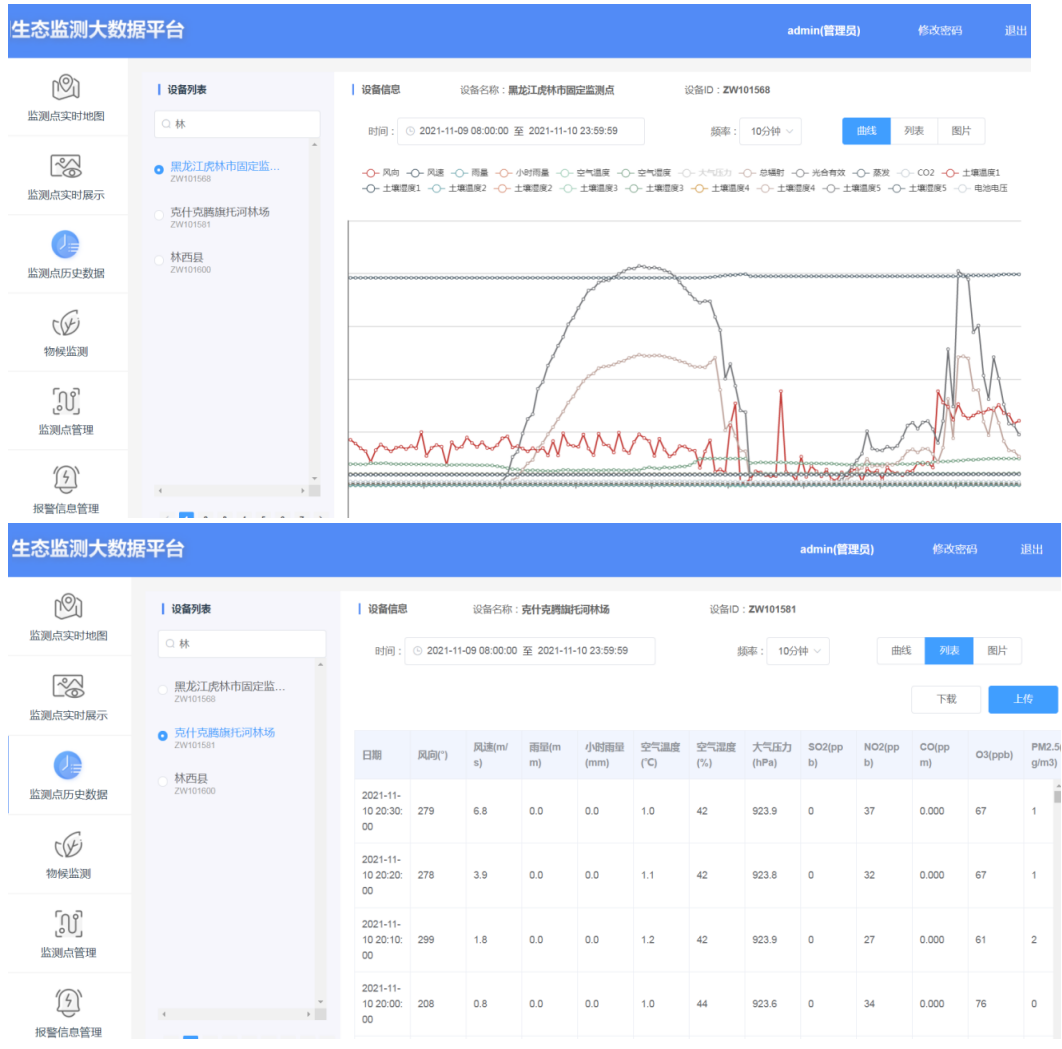

以不同的索引查看实时数据、历史数据及曲线,监测结果可浏览和下载,支持数据上传功能,数据实时显示、历史数据曲线显示、列表显示查询界面如图:

远程视频查看与控制

    可远程通过视频查看现场状态,调整摄像头角度,选装、镜头变焦。设备定制拍照观测样地照片,自动计算盖度、草高等信息,界面如图所示:
